Sichtanzeigen des Durchflusses mit Schauglas
Sichtanzeigen des Durchflusses mit Schauglas

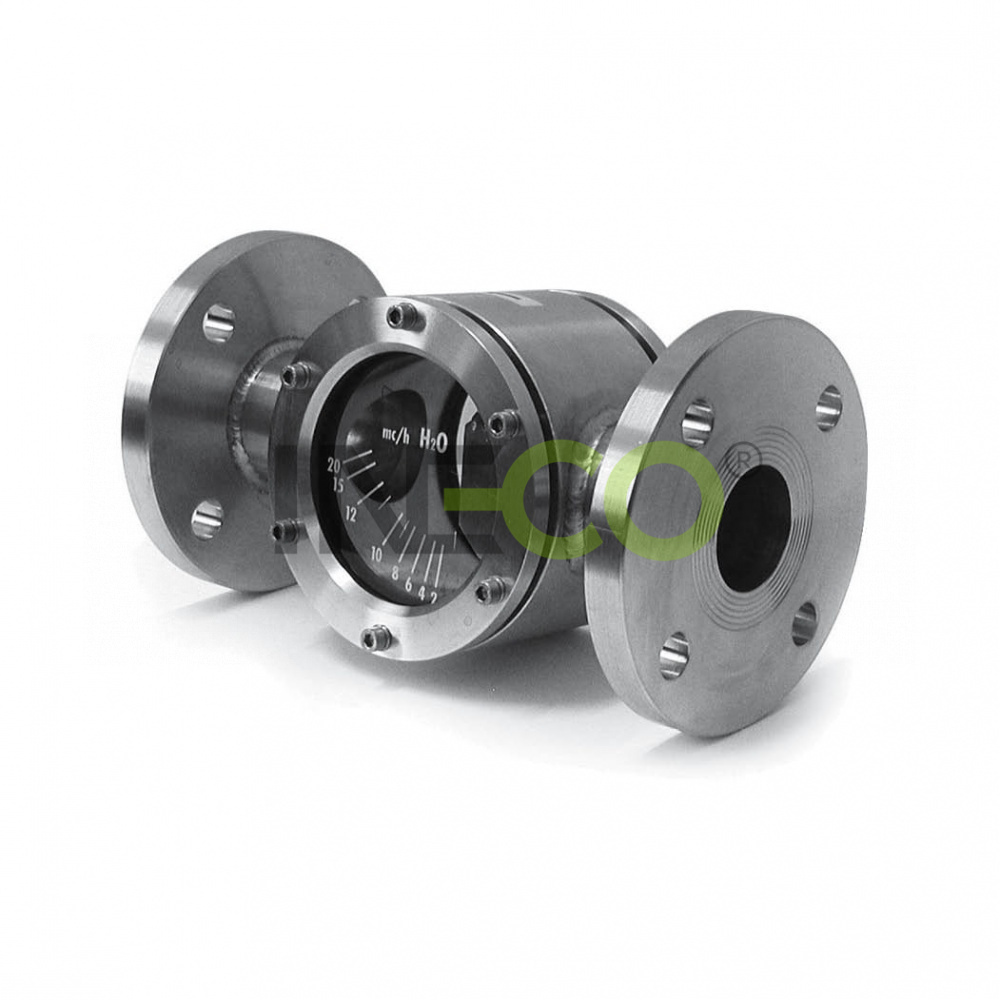

Die Sichtanzeigen des Durchflusses mit Schauglas Ausführung „W“ sind Anzeigen des Durchflusses für die Sichtprüfung der Flüssigkeiten in industriellen Prozessen und für mechanische Außenerkennung der sehr verunreinigten Flüssigkeiten. Die Durchflussmesser werden aus verschiedenen Werkstoffen mit beweglicher Schaufelanzeige des freien Durchflusses hergestellt. Der Durchflussmesser kann einen achsialen Gewinde- oder Flanschanschluss haben. Mit der eingebauten NBR Dichtung liegt die Temperaturbeständigkeit der Durchflussmesser bei 100 °C, mit Teflondichtung bei 250 °C. Die Durchflussmesser können nur an der horizontalen Rohrleitung befestigt werden. Je nach Wunsch können die Durchflussmesser für PN16, PN25, PN40 hergestellt werden.
Max. Temperaturbeständigkeit: 250 ℃.
Maximaler Betriebsdruck: 10 bar, PN16, PN25, PN40.
Genauigkeit: +/- 10 %.
| Typ |
m3/h max. |
A |
Flansche DN | Gewinde (“) |
| W-40 | 12 | 260 | 40 | 1 ½“ |
| W-50 | 20 | 280 | 50 | 2” |
| W-65 | 40 | 300 | 65 | 2 ½“ |
| W-80 | 60 | 330 | 80 | 3” |
| W-100 | 100 | 400 | 100 | 4” |
| W-125 | 150 | 420 | 125 | 5” |
| W-150 | 200 | 420 | 150 | 6” |
| W-200 | 250 | 520 | 200 | 8” |
 |
 |
