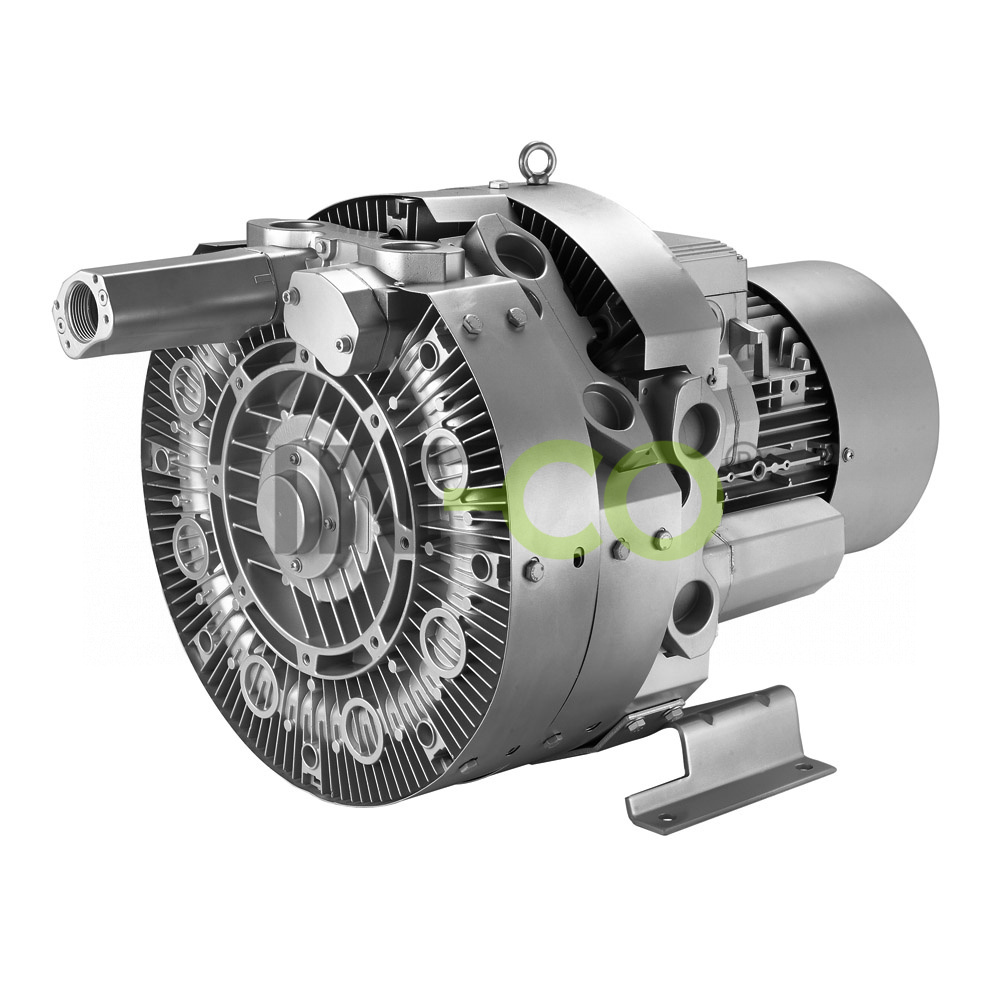

Hochdruck Seitenkanalverdichter / Vakuumpumpen INW HP
- Seitenkanalverdichter / Vakuumpumpen INW HP 210, INW HP 310, INW HP 410, INW HP 510, INW HP 610
- Seitenkanalverdichter / Vakuumpumpen INW HP 220, 320, 420, 520, 620
- Seitenkanalverdichter / Vakuumpumpen INW HP 530, 630
- Seitenkanalverdichter / Vakuumpumpen INW HP
- Seitenkanalverdichter / Vakuumpumpen INW HP 352
- Seitenkanalverdichter / Vakuumpumpen INW HP 353
- Zweistufige Verdichter / Vakuumpumpen mit Seitenkanal INW
- 4
Merkmale:
- umfangsreiche Verwendung
- geringe Ansprüche an Wartung
- ölfreier Betrieb
- geringe Geräuschentwicklung
- geringe Gewicht
- große Auswahl an Typen und Leistungen
- einfache Montage und Demontage
- Minimum der beweglichen Teile
- breites Spektrum der Anwendungen - ob Verdichter oder Luftpumpe
Anwendungsbereich:
- Belüftungsverfahren in den Abwasserkläranlagen
- Sauerstoffanreicherung des Zuchtteichwassers
- Schwimmbecken – Unterwassermassage, Luftsprudelbad, Filterspülung
- Durchmischen (Belüftung) der Lösungen beim Galvanisierungsverfahren
- Staubsammlung, Luft-Messer
- Druckluftförderung des Mehles, Weizens und Granulats, der Kapseln, der synthetischen Fasern, usw.
- Vakuum-Reinigungssystem – Industriesauger, Filterreinigung
- Elektroindustrie - Abblasen der Komponenten, gedruckten Schaltungen
- Textilindustrie – Absaugung der Produktionsabfälle
- Gesundheitstechnik– zahnärztliche Absaugeanlagen
- Handhabung mithilfe von Saugbogen, Blättern und Haltung der Gegenstände mit Vakuum, Verpacken durch Heißluftschrumpfen
- Drucktechnik – Halten der Blätter mit Unterdruck
Arbeitsweise:
Das Gas wird in den Innenraum des Geräts durch Saugstutzen mit einem integrierten Schalldämpfer angesaugt (1). Im Seitenkanal (2) wird ihm vom Laufrad (3) seine Geschwindigkeit abgegeben und das Gas wird zugleich durch die Fliehkraft an Umfang des Verdichtungsraums gedrückt. Auf diese Art, in der Spirale wird das Gas wieder bis zum Druckstutzen (4) gedrückt, durch den es nach außen austritt. Im Falle der mehrstufigen Verdichter fließt das Gas durch mehr aufeinander folgende Verdichtungsräume durch, womit höhere Druckdifferenzen erreicht werden.
Typ | Motorleistung (m3/h) |
Druck/ Vakuum (mbar) |
Motor (IP55), 50Hz, (60Hz)* |
Ge- (dB) |
Ge- wicht (kg) |
Anschluss dichters winde) |
||
Aufnahmel- eistung |
Spannung | Strom | ||||||
(kW) | (V) | (A) |
||||||
Dreiphasig | ||||||||
INW HP210 H16 | 47 | 290/230 | 0,55 | 200-240 ∆ / 345-415 Y | 2,8 ∆/ 1,6 Y | 57 | 16 | G 1¼” |
INW HP220 H26 | 47 | 490/370 | 0,81 | 200-240 ∆ / 345-415 Y | 4,0 ∆/ 2,3 Y | 58 | 24 | G 1¼” |
INW HP220 H56 | 47 | 650/370 | 1,5 |
200-240 ∆ / 345-415 Y | 7,5 ∆/ 4,3 Y | 58 | 28 | G 1¼” |
INW HP310 H16 | 66 | 250/250 | 0,55 | 200-240 ∆ / 345-415 Y | 2,8 ∆/1,6 Y | 57 | 18 | G 1¼” |
INW HP310 H26 | 66 | 350/280 | 0,81 | 200-240 ∆ / 345-415 Y | 4,0 ∆/ 2,3 Y | 59 | 18 | G 1¼” |
INW HP320 H46 | 65 | 480/400 | 1,1 | 200-240 ∆ / 345-415 Y | 5,4 ∆/ 3,1 Y | 59 | 28 | G 1¼” |
INW HP320 H56 | 65 | 540/440 | 1,5 | 200-240 ∆ / 345-415 Y | 7,5 ∆/ 4,3 Y | 59 | 30 | G 1¼” |
INW HP410 H16 | 87 | 380/300 | 1,1 | 200-240 ∆ / 345-415 Y | 5,4 ∆/ 3,1 Y | 55 | 22 | G 1¼” |
INW HP420 H26 | 87 | 450/480 | 1,5 | 200-240 ∆ / 345--415 Y | 7,5 ∆/ 4,3 Y | 61 | 32 | G 1¼” |
INW HP420 H56 | 87 | 750/500 | 3,3 | 200-240 ∆ / 345-415 Y | 13,0 ∆/ 7,5 Y | 61 | 38 | G 1¼” |
INW HP510 H16 | 120 | 360/310 | 1,5 | 200-240 ∆ / 345-415V Y | 7,5 ∆/ 4,3 Y | 64 | 28 | G 1¼” |
INW HP510 H26 | 120 | 470/310 | 2,2 | 200-240 ∆ / 345-415V Y | 11,4 ∆/ 6,6 Y | 64 | 29 | G 1¼” |
INW HP520 H26 | 120 | 460/470 | 2,2 | 200-240 ∆ / 345-415V Y | 11,4 ∆/ 6,6 Y | 64 | 42 | G 1¼” |
INW HP520 H77 | 120 | 820/500 | 4 | 345-415 ∆ | 9,0 ∆ | 65 | 52 | G 1¼” |
INW HP530 H77 | 120 | 820/680 | 4 | 345-415 ∆ | 9,0 ∆ | 67 | 63 | G 1¼” |
INW HP530 H87 | 120 | 1000/680 | 5,5 | 345-415 ∆ | 11,5 ∆ | 67 | 71 |
G 1¼” |
INW HP610 H16 | 165 | 360/340 | 2,2 | 200-240 ∆ / 345-415 Y | 11,4 ∆/ 6,6 Y | 65 | 33 | G 1¼” |
INW HP610 H26 | 165 | 480/340 | 3,3 | 200-240 ∆ / 345-415 Y | 13,0 ∆/ 7,5 Y | 65 | 35 | G 1¼” |
INW HP620 H36 | 165 | 500/460 | 3,3 | 200-240 ∆ / 345-415 Y | 13,0 ∆/ 7,5 Y | 67 | 51 |
G 1¼” |
INW HP620 H57 | 165 | 740/460 | 5,7 | 345-415 ∆ |
12,5 ∆ | 68 | 67 |
G 1¼” |
INW HP630 H67 | 170 | 1040/730 | 7,5 | 345-415 ∆ | 16,0 ∆ | 72 | 86 | G 1¼” |
INW HP351 H26 | 315 | 270/290 |
3 |
200-260 ∆ / 350-450 Y |
11,4 ∆/ 6,5 Y |
65 |
50 |
G 2 ½” |
INW HP351 H37 |
315 | 390/350 | 4 | 350-450 ∆ / 610-725 Y |
8,4 ∆/ 4,8 Y | 65 | 85 |
G 2 ½” |
INW HP351 H47 | 315 | 500/350 | 5,5 | 350-450 ∆ / 610-725 Y |
11,1 ∆/ 6,4 Y |
65 | 90 |
G 2 ½” |
INW HP352 H26 |
320 | 190/230 | 3 | 200-260 ∆ / 350-450 Y | 11,4 ∆/ 6,5 Y | 68 | 68 | G 2 ½” |
INW HP352 H37 |
320 |
310/350 |
4 | 350-450 ∆ / 610-725 Y |
8,4 ∆/ 4,8 Y |
69 | 79 | G 2 ½” |
INW HP352 H47 | 320 | 480/530 |
5,5 | 350-450 ∆ / 610-725 Y | 11,1 ∆/ 6,4 Y |
71 | 90 | G 2 ½” |
INW HP352 H57 | 320 | 700/530 |
7,5 | 350-450 ∆ / 610-725 Y | 15,0 ∆/ 8,7 Y | 71 | 127 | G 2 ½” |
INW HP352 H67 |
320 |
870/530 | 11 | 350-450 ∆ / 610-725 Y | 22,0 ∆/ 12,7 Y |
72 | 130 | G 2 ½” |
INW HP353 H37 |
320 | 250/300 |
4 |
350-450 ∆ / 610-725 Y | 8,4 ∆/ 4,8 Y | 69 | 82 | G 2 ½” |
INW HP353 H47 | 320 |
410/490 | 5,5 | 350-450 ∆ / 610-725 Y | 11,1 ∆/ 6,4 Y |
71 | 93 | G 2 ½” |
INW HP353 H57 |
320 | 620/680 |
7,5 | 350-450 ∆ / 610-725 Y | 15,0 ∆/ 8,7 Y | 71 | 153 | G 2 ½” |
INW HP353 H67 | 320 | 1020/680 |
11 | 350-450 ∆ / 610-725 Y | 22,0 ∆/ 12,7 Y |
72 | 170 | G 2 ½” |
INW HP551 H26 | 480 | 120/130 | 3,0 | 200-260 ∆ / 350-450 Y | 11,4 ∆/ 6,5 Y | 69 | 66 | G 3” |
INW HP551 H37 | 480 | 200/230 | 4,0 | 350-450 ∆ / 610-725 Y | 8,4 ∆/ 4,8 Y | 69 | 78 | G 3” |
INW HP551 H47 | 480 | 330/380 | 5,5 | 350-450 ∆ / 610-725 Y | 11,1 ∆/ 6,4 Y | 69 | 88 | G 3” |
INW HP551 H57 | 480 | 500/380 | 7,5 | 350-450 ∆ / 610-725 Y | 15,0 ∆/ 8,7 Y | 69 | 96 | G 3” |
INW HP552 H47 | 480 | 220/270 | 5,5 | 350-450 ∆ / 610-725 Y | 11,1 ∆/ 6,4 Y | 70 | 118 | G 3” |
INW HP552 H57 | 480 | 370/450 | 7,5 | 350-450 ∆ / 610-725 Y | 15,0 ∆/ 8,7 Y | 70 | 126 | G 3” |
INW HP552 H67 | 480 | 630/530 | 11,0 | 350-450 ∆ / 610-725 Y | 22,0 ∆/ 12,7 Y | 70 | 145 | G 3” |
INW HP552 H77 | 480 | 890/530 | 15,0 | 350-450 ∆ / 610-725 Y | 30,5 ∆/ 17,3 Y | 70 | 156 | G 3” |
INW HP553 H57 | 480 | 280/380 | 7,5 | 350-450 ∆ / 610-725 Y | 15,0 ∆/ 8,7 Y | 71 | 142 | G 3” |
INW HP553 H67 | 480 | 540/610 | 11,0 | 350-450 ∆ / 610-725 Y | 22,0 ∆/ 12,7 Y | 71 | 167 | G 3” |
INW HP553 H77 | 480 | 830/610 | 15,0 | 350-450 ∆ / 610-725 Y | 30,5 ∆/ 17,3 Y | 71 | 180 | G 3” |
INW HP553 H87 | 480 | 1020/610 | 18,5 | 350-450 ∆ / 610-725 Y | 37,0 ∆/ 21,0 Y | 71 | 195 | G 3” |
Einphasig | ||||||||
INW HP210 A75 | 47 | 290/230 | 0,55 | 220-240 | 6,5 | 57 | 17 | G 1¼” |
INW HP220 A75 | 47 | 600/370 | 1,5 | 220-240 | 9,7 | 58 | 32 | G 1¼” |
INW HP310 A71 | 66 | 350/250 | 0,94 | 220-240 | 9,0 | 57 | 21 |
G 1¼” |
INW HP320 A75 | 65 | 550/400 | 1,5 | 220-240 | 9,7 | 59 | 33 | G 1¼” |
INW HP410 A41 | 87 | 380/300 | 1,1 | 220-240 | 10,1 | 55 | 23 | G 1¼” |
* 60 Hz Angaben auf Anforderung.
Verdichter und Vakuumpumpen INW mit SeitenkanalDatenblätter (pdf/2MB)
Dank der Vielfältigkeit an Leistungen bieten wir zum Beispiel auch Zweistufige Gebläse INW
Hochdruck Verdichter / Vakuumpumpen mit Seitenkanal INW werden als Luftpumpe oder Verdichter im Dauerbetrieb mit der in der Arbeitskurve angeführten Leistung eingesetzt. Zur Verfügung stehen Motoren in standardmäßiger Ausführung für die Eingangsspannung: 50 Hz und 60 Hz. Die Verdichter / Vakuumpumpen verfügen der internationalen Klassifizierung nach über folgende Schutzart: IP 54 (Staub- a Spritzwasserschutz).
Die Motoren wurden nach DIN EN 60 034/IEC 34-1 und Temperaturklasse F entwickelt. Die dreiphasigen Geräte haben eine zulässige Toleranz +/- 10% bei konstanter Spannung und +/- 5% bei schwankender Spannung, die einphasige Geräte wurden mit einer +/- 5% zulässiger Toleranz entworfen. Sollten aber nur 90 % des höchstzulässigen Überdrucks genutzt werden, erhöht sich die zulässige Schwankungsbreiteauf den Wert +/- 10%. Die Toleranz der Frequenz beträgt maximal +/- 2%.
Temperaturkurven INW HP Hochdruck |
Verdichter / Vakuumpumpen mit Seitenkanal |
Die Gebläse/Luftpumpen INW entsprechen den Anforderungen der Richtlinie 2002/95/EG des Europäischen Parlaments und des Rates vom 27. Januar 2003 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. |
Die Gebläse und Luftpumpen INW mit Seitenkanal entsprechen der Maschinen-Richtlinie der Europäischen Gemeinschaft (CE). |
